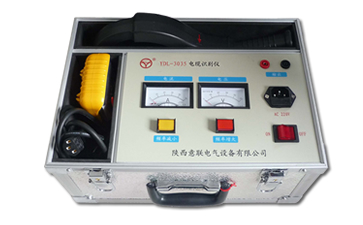

YLDL-3035電纜識別儀

▍  簡要說明  　↴

　　電纜識別儀說明：在高壓電纜施工安裝現場，經常存在多條電纜并排埋放的狀況，這時準確分辨每條電纜就成了維護人員zui為頭疼的問題。針對這一現狀，本公司綜合自身技術實力，參考國內外先進理論，采用現代電子技術及工裝工藝技術研制出這一款YLDL-3035電纜識別儀。

▍  功能特點  　↴

☑　電纜識別準確無誤。

☑　大識別鉗口可適用于各類型電纜。
☑　操作簡單，指示清楚直觀，使用方便。
☑　整機工作可靠，不怕短路。
☑　電源輸出頻率及接收機靈敏度可調，適合各種現場。

▍  技術參數  　↴

▍  儀器組成  　↴

　　電纜識別儀由識別儀主機、接收鉗、手持接收機等組成。

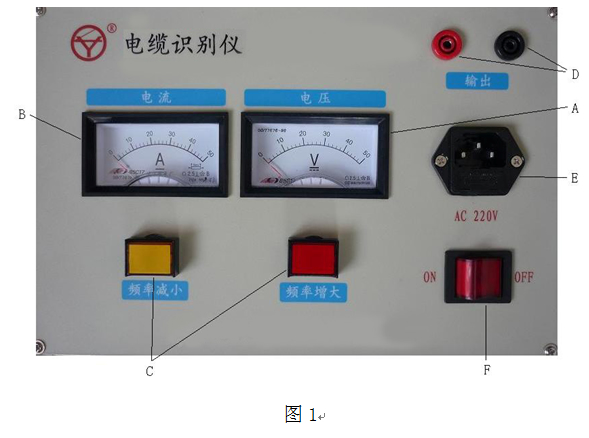

識別儀主機面板布局(圖1)：

A. 電壓指示：顯示電源輸出電壓值。
B. 電流指示：顯示輸出電流瞬時平均值。
C．“頻率增大、頻率減小”按鈕：用來調節輸出電源斷續頻率，接收機顯示信號閃動頻率應和電源輸出頻率一致。
D．輸出插孔：使用時將發射機的插棒插入，并注意插緊。
E. 電源插座：識別儀主機電源輸入插座，帶保險絲座。
F. 電源開關：用于啟動或關閉主機。

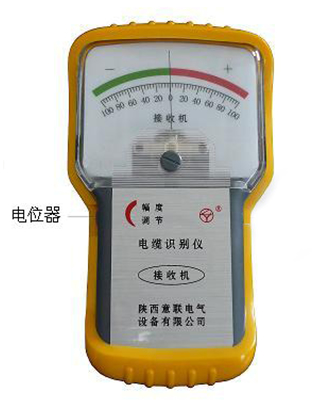

手持接收機（圖2）：

1】  手持接收機左側有一電位器，可調節接收靈敏度，向下調變小，向上調變大。

2】  手持接收機下側有一輸出線，使用時連接接收鉗。

　　注意：打開手持接收機前首先將電位器調節到zui小，調節靈敏度以表針左右擺動20-80% 左右為宜。不要太靈敏，以免“打表”！停止使用時請關閉接收機電源。

▍  使用方法及步驟  　↴

電纜識別使用方法及步驟：

1】  將待識別電纜兩端斷開，電纜兩端鎧裝接地打開。

2】  主機紅色輸出線連接在電纜芯線上，黑色輸出線連接接地點或地釘上，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流。

3】 打開主機電源開關。

4】  將識別儀接收機紅黑插頭分別與接收鉗紅黑插孔相連。

5】  將接收鉗卡在待測電纜上，先將接收機電位器向下調至zui小，注意接收鉗上的“→”代表電流方向，若接收鉗上的“→”與電纜中電流流向一致，則接收機表針擺動正方向（+方向）；若接收鉗上的“→”與電纜中電流流向相反，則接收機表針擺動負方向（-方向）。

6】  將接收機靈敏度調至合適位置（左右擺動20-80% 左右）。手持接收機既可看到擺動信號。發射機與接收機開始正常工作后，接收鉗線圈中感應的電壓在手持接收機顯示出來，指針擺動方向即是電流方向，在接收鉗保持正方向時，只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅較小。

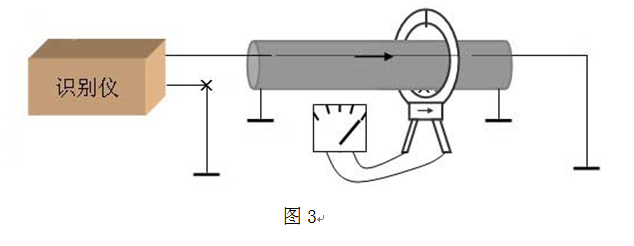

7】  識別儀現場接線圖如圖3所示

▍  注意事項  　↴

　　電纜識別儀使用注意事項：主機使用時，若打開開關后開關指示燈不亮，請檢查電源線及插座內的保險管，保險管為1.5A/250V。
